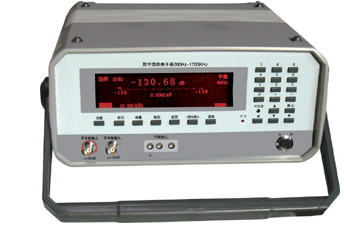

1.概述

   SD5010型數字選頻電平表，適用于通信系統對基帶特性的測試、電力載波和電力線保護設備的測試、高壓輸電線路、供電系統變電站對電力線載波通道進行衰減、串雜音等高頻參數測試，以及電力通信結合設備高頻阻波器、結合濾波器、高頻電纜的開通維護測試，并滿足實驗室及教學的需求。是一種新型的全鍵盤操作、全中文界面、LCD圖形顯示的高精度通信測試儀表。

本儀表和SD5060型數字電平振蕩器可配套組成載頻傳輸測量?jī)x。

  儀表頻率測量范圍200Hz～1700kHz，包括從話路到300路群路的全部頻段，分辨率1Hz，頻率精度±3×10-6±1Hz。頻率調節全數字化，操作簡便。頻率增量調節用戶自由選擇，最小步進1Hz。

電平測量范圍+50dB～-100dB，分辨率0.01dB。測量精度高，測量電平穩定。具有自動量程、自動電平校準、AFC、快速自動搜索、遠程測量等功能。儀表采用液晶顯示器，顯示清晰。各種輸入阻抗適于和通信設備進行匹配測量，dB 、dBm和mV三種測量單位通過單位鍵切換直接顯示結果而不用計算。測量數據自動存貯，可以在本機查詢,也可以上傳至PC機查詢或打印。

選頻測量具有25Hz和400Hz兩種帶寬，良好的選擇性以及很低的固有失真，使電平表不僅僅作電平和串雜音測量，也可作波形分析。

 本儀表為手提便攜式結構，整體結構牢固，且體積小，重量輕，操作簡便。儀表長期使用穩定可靠，輸入電平和頻率精確度高。內置可充電鋰電池，交直流供電均可工作。電池供電時連續工作時間約4小時,電池電量過低蜂鳴器自動告警提示用戶對電池進行充電，非常適合野外現場使用。

符合原電子工業部標準SJ3210“A”檔要求，環境條件符合GB 6587.1中Ⅱ組規定。

外形尺寸：270mm（寬）×120mm（高）×265mm（深）。

質量： 2.4kg。

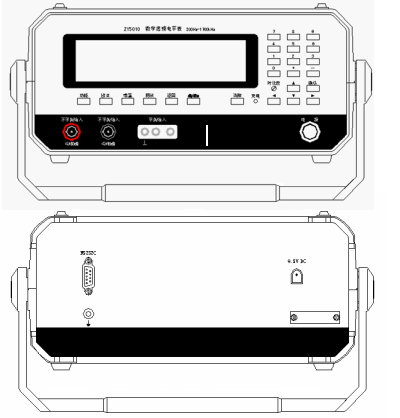

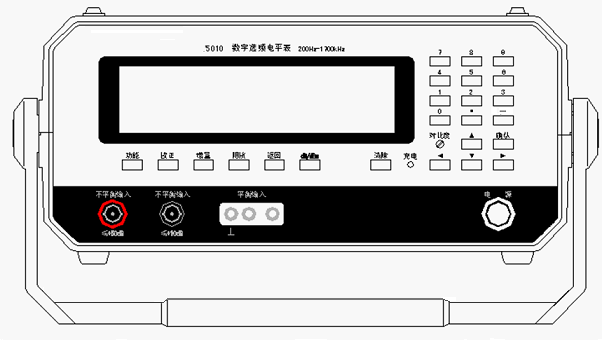

2.2 儀表面板布置簡潔、美觀，操作方便。內部電路單元均為獨立的印制板，印制板間采用扁平線纜連接，可靠性高，維修方便。

2.3 電源供給：本儀表交直流兩用，直流電力消耗小于4W。

交流供電：交流市電220V±10％（50Hz±5％）外置＋9.5V/2.5A  AV/DC適配器;

直流供電：內置可充電鋰電池，標稱電壓7.4V, 2.1AH。電池供電時，連續工作時間約4小時，電池電量過低蜂鳴器自動告警提示用戶對電池進行充電。

2.4 本儀表環境適應力：0℃～40℃ 20%～90%RH 86～106Kpa。

2.5 本儀表達到工作特性的預熱時間為10min。

3.技術性能

3.1 輸入頻率

3.1.1輸入頻率范圍

寬頻測量范圍：200Hz～1700kHz（平衡600Ω阻抗：200Hz～620kHz）。

 選頻測量范圍：

     窄帶（B=25Hz）：200Hz～1700kHz（平衡600Ω阻抗：200Hz～620kHz）；

     寬帶（B=400Hz）：2kHz ～1700kHz（平衡600Ω阻抗：2kHz～620kHz）。

3.1.2頻率調節

數字鍵盤輸入或增量步進調節，步長用戶根據需要設定，最小步長1 Hz。AFC全頻段跟蹤，捕捉范圍：B=25Hz時，±50Hz； B=400Hz時，±500Hz。

3.1.3頻率顯示：液晶字符顯示，分辨率1Hz。

3.2 頻率誤差：工作條件下： ±3×10-6±1Hz。

3.3 輸入電平

3.3.1測量單位：dB、dBm、mV；

功率電平（dBm）以1mW為基準；電壓電平（dB）以0.775V為基準；

3.3.2電平測量范圍

相對于固有噪音，可測電平范圍見表1。

B=25 Hz,最小可讀電平－110dB；寬頻測量，最小可讀電平－60dB。

3.3.3電平顯示器

帶有符號位的液晶字符顯示，分辨率0.01 dB。

3.4 電平測量誤差

3.4.1具有0 dB電平自校功能。在任意工作狀態下，按“校準”鍵，能自動校準各種測量帶寬的0 dB電平。

3.4.20dB電平誤差：頻率10 kHz、600Ω阻抗，經校準后，在基準條件下：±0.1 dB；在工作條件下：±0.25 dB。

3.4.3電平線性誤差：以10 kHz、600 Ω、0 dB為準，電平線性誤差應符合0的要求。

表2   電平線性誤差

3.4.4頻率響應誤差：基準10 kHz，輸入電平與固有噪音電平比≥40dB，頻響誤差應符合表3的要求。

表3  頻率響應誤差

3.4.5阻抗轉換電平誤差：以10 kHz、600Ω、0dB為基準，各阻抗轉換誤差：基準條件下±0.2dB，工作條件下±0.3dB。

3.4.6任意電平誤差：在基準條件下，輸入電平不低于－70dB，頻率300Hz～620kHz范圍，任意頻率與任意電平上的誤差：±0.4dB。

3.5 機內固有噪音

在工作條件下機內固有噪音比最低可測電平低20dB。

即：B=25 Hz：＜－110 dB；

B=400Hz：＜－100 dB。

3.6 自動搜索功能

全頻段搜索時間：B=400Hz，約3分鐘；

最低可搜索電平：－80dB；

高低電平門限：54dBc。

3.7 電平測量穩定度

在基準條件下，以10 kHz、600Ω、0dB為基準，不經校準，應符合表4規定。

表4  電平測量穩定度

連續工作7h后，經校準，0dB電平誤差應符合3.4.2 的規定。

3.8頻率選擇性

在工作條件下，相對于0dB電平測試應符合表5的要求。

表5  頻率選擇性

3.9中頻衰減

電平表第1中頻fФ1=4.002 MHz,第二中頻fФ2=2 kHz?；鶞?zhǔn)條件下，中頻衰減均應大于或等于60dB；工作條件下，帶內中頻衰減應大于或等于60dB。

3.10鏡象頻率衰減

在工作條件下，帶內鏡象頻率衰減應大于或等于70dB。

3.11固有失真衰減

在工作條件下，B=25Hz，二、三次諧波失真衰減（ak2、ak3）均應大于或等于60dB。

3.12輸入阻抗

3.12.1標稱值：不平衡輸入可選擇75Ω,∞；不平衡高電平輸入≈30kΩ；

平衡輸入可選擇：600Ω、150Ω、∞。

輸入插座：同軸不平衡插座；三芯平衡插座。

3.12.2回波損耗

在工作條件下，不平衡75Ω阻抗，在整個工作頻帶內回波損耗應大于30dB。

3.13輸入縱向干擾衰減

在工作條件下，各平衡阻抗檔，f ≤620kHz，輸入縱向干擾衰減大于或等于40dB；f ＞620kHz, 輸入縱向干擾衰減大于或等于30dB。

3.14顯示器

LCD 圖形液晶顯示器視域尺寸：分辨率320×80 ，有效顯示面積135mm×40mm。

 頻率顯示分辯率：1Hz；

 電平顯示分辯率：0.01dB；

3.15同步測量

與SD5060型電平振蕩器雙機近端同步測量

 通過9針RS232交叉串行口線連接兩儀器，由選頻電平表控制電平振蕩器的輸出頻率，進行統一調整測試

3.16自動測量

在選頻表自動測量屏，設置增量后，頻率按增量自動增減。

3.17RS232C串行輸出口

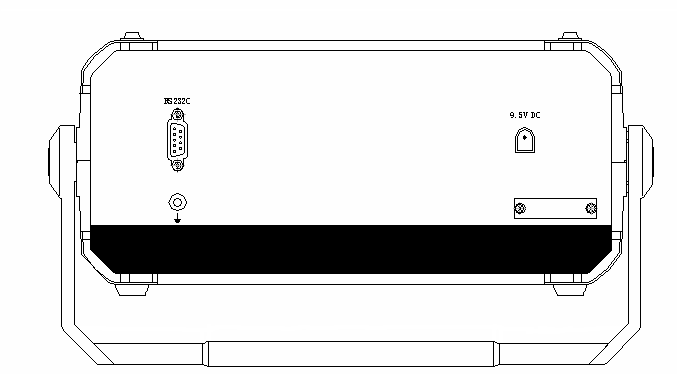

 通過9針RS232串行插座與PC機連接或SD5060型電平振蕩器連接

3.18自動對測。

起始頻率、增量、發信電平及阻抗可主動設置，最多可連續測量500個頻率點。每頻率點測量時間約4s。

3.19環境條件適應能力符合GB6587.1中Ⅱ組儀器的要求。

3.20電磁兼容性符合GB∕T18268-2000的規定。

3.21可靠性：平均無故障工作時間（MTBF）：3000h。

3.22  電源為交流市電220V±10％（50Hz±5％）外置＋9.5V/2.5A  AV/DC適配器和內置鋰電池兼供，鋰電池連續供電時間約4小時。電池電量過低蜂鳴器自動告警。
