一、產品概述：

  SDDL-2013A揚州蘇電電纜故障測試儀是揚州蘇電將原來電纜故障測試儀的局限性用工控嵌入式計算機平臺系統，網絡服務業務、USB通信技術系統化，儀器的使用功能和利用價值以及便捷的現場環境操作。測試軟件自動識別卡位讀取故障距離，特別對于日益增多的地埋電纜故障提供了一套獨有多方案的服務方式和管理學習軟件。

二、產品特性：

1、采用工控嵌入式計算機平臺系統，工業級使用環境，實現極強穩定性。鋰電供電、方便現場測試。

 2、采用12.1英寸大屏幕觸摸系統全電腦操作平臺集成化軟件，電纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件。

  3、采用新的USB通信接口，采集信號穩定，配一款筆記本電腦可實現雙控雙顯，主機可自動選擇zui低25MHz、采樣頻率，能滿足不同長度電纜的測試要求，減少了粗測誤差。

  4、軟件實現故障自動搜索，距離自動顯示，雙游標移動可精確到0.1米，波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析。

  5、給用戶現場測試提供及時、準確波形分析和交流指導，。

  6、4G電子盤內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助。

  7、關鍵的精確定點儀部分，直接數字顯示測試者離故障點距離，為快速準確查找電纜故障，減少停電損失提供了有力保障。

  8、、制智能組合式采樣器，煩瑣的現場接線，具有波形直觀，容易分析，與高壓完全隔離，對主機、操作人員絕對安全的特點。

 9、高壓放電部分三種可供用戶選擇，新高頻高壓電源8.9kg替換65kg試驗變壓器和操作箱

測試指標：

1、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障、鎧裝電纜短路、架空橋架等。

2、可測量長度已知的任何電纜中電波傳播的速度。

3、可測試電纜走向及埋設深度。

4、顯示方式：12.1英寸工業級液晶屏

5、存儲方式：固定移動兩方式4G/2G

6、測試方法：低壓脈沖法、沖閃電流法、直閃電流法

7、操作方式：觸摸屏、筆操作測試距離：不小于40km

8、zui短測試距離（盲區）： 10米

9、精確定點誤差：±0.15m

10、測試誤差：系統誤差小于±1%

11、分辨率：V/50m；V為傳波速度m/μs；

12、軟件游標0.1米。

13、環境溫度 ：-20°C  ~  50°C

14、空氣相對濕度：≤85％RH

15、大氣壓力：86~106KPa

16、海拔高度：2500米以下

17、zui大風速：≤ 40m/s

18、基本地震烈度： 8度地震動峰值加速度0.214g

19、污穢等級：IV級

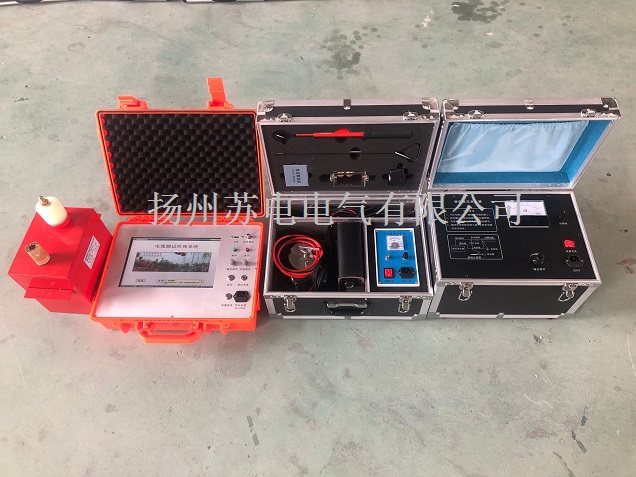

產品系統組成

    由電纜故障測試系統、測試系統、定點儀、路徑儀、聲磁同步接收器，高壓組件組成。

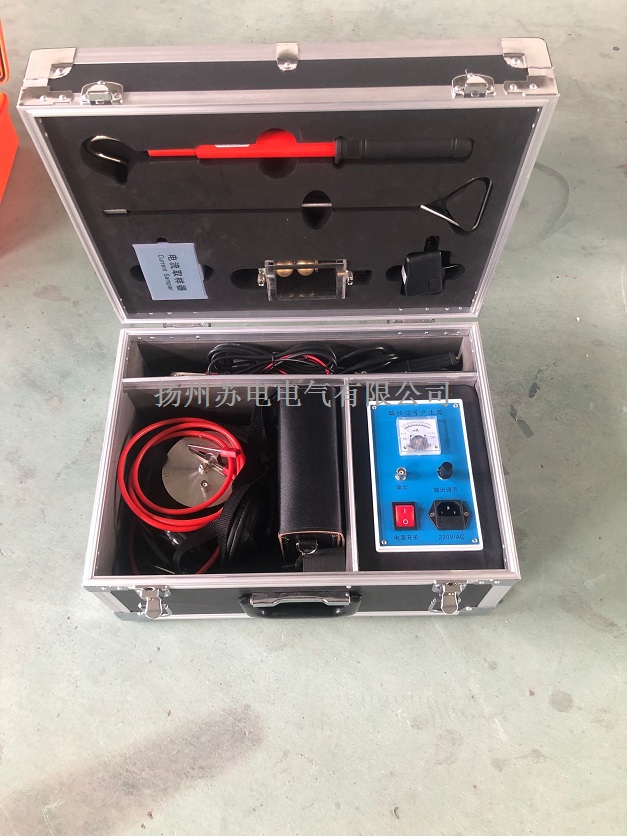

一、聲磁數顯同步定點儀（單元）
1、、產品用途：
用于地埋電纜故障點的定位。
2、主要特點
2、1、儀器用特殊結構的聲波振動傳感器及低噪聲專用器件作前置儀器定點和路徑探測的靈敏度和精準度。
2、2、靜噪定點技術，有效現場環境的大部分噪音干擾。只有在沖擊高壓工作時，定點儀的聲音通道才被打開，測聽地下故障點的震動波。其余時間完全處在靜噪狀態。
2、3、在信號處理技術上，用數字顯示故障點與傳感探頭間的距離，極大地消除了定點時的盲目性。并可精確顯示故障距離及方向，快速確定故障位置。
2、4、應用工頻自適應對消理論及高Q工頻陷波技術，工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力，縮小了定點盲區。
2、5、在儀器功能上，利用聲電同步接收顯示技術，有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷，在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜，一般不用粗測便可實施定點。
2、6、利用15KHz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定，避免了原用等幅15KHz信號源時電視機行頻對定點儀的干擾。
儀器操作極其簡便，打開電源開關即可，無須換擋和功能選擇。
儀器的另一顯著特點是結構緊湊、小巧、模塊化，便于攜帶維修，。
3、定點原理：
采用聲磁同步定點原理完成故障點的精確定位。具體實現方法如下：
在地埋動力電纜的一端施加脈沖高壓，使地埋動力電纜的故障點產生放電電弧，放電電弧產生電磁波和振動聲波——聲磁信號，數顯同步定點儀同步接收放電電弧輻射的聲磁信號，根據數顯同步定點儀接收的電磁波和聲波時間差，用數字方式轉換顯示成接收機定點探頭到故障點的直線距離。同時，沿電纜埋設的路徑，依據探頭接收的聲波從耳機判斷故障點放電振動聲音的大小。在故障點的正上方，數顯屏顯示的讀數蕞小，振動波的聲音蕞大，由此就能準確判斷出故障點的位置。

4、數顯同步定點儀技術指標：
★ 數顯距離：蕞大100米，蕞小0.1米。
★ 定點誤差: <0.1米。
★ 電磁通道接收機靈敏度: <5μV。
★ 聲音通道音頻放大器增益: >70dB。
★ 50Hz工頻抑制度: >40dB。
★ 電源： 7.4V/2600mAh聚合物鋰電池。
★ 功耗： <100mA (0.7W) 充滿電后可連續工作24小時以上。
★ 工作環境：溫度-20℃—+50℃，濕度80% 。
5、注意事項：
首先粗測出電纜故障距離，再精確測定電纜埋設路徑，然后用此儀器實施定點。不要在路徑不清楚情況下實施定點。
數顯同步定點儀在使用前要進行充電，必須使用8.4V專用充電適配器。充電時間不低于8小時（充電插孔在儀器后面板）。充電過程中如果充電適配器上的指示燈由紅色變?yōu)榫G色，即表示機內電池已經充滿。
在尋測電纜路徑過程中，當路徑信號輸出較大時，由于被測電纜附近并行敷設的電纜也會感應到路徑信號，并產生二次輻射，將導致耳機聲音蕞小點特征不明顯，甚至走到附近電纜的路徑上，造成錯誤判斷。
如果出現這種情況，可以從被測電纜的終端往始端方向?qū)y(cè)電纜路徑。就可以避免路徑尋測誤判的麻煩。
二、電纜路徑測試儀（單元）
1、用途：
本路徑信號源配合路徑探測接收機能可靠探測各類埋地電纜的埋設路徑及埋設深度。
2、特點：
由于采用斷續的幅度調制15KHz正弦信號。在探測埋地電纜的路徑走向及埋設深度時，可有效地抑制工頻干擾及電視機行頻（15625Hz）的同頻干擾。提高了現場探測效率。由于采用幅度調制技術，本信號源不僅適用于傳統的差拍式接收機也適用于直放式倍壓檢波路徑接收機。本信號源的大功率輸出信號可以使所探測的路徑距離達10Km以上，完全滿足各領域及企業的各類超長度敷設的電纜。
3、技術指標：
1．輸出功率：在負載電阻為10歐姆時，輸出功率大于30瓦，并且連續可調。
2．工作頻率：15KHz
3．工作方式：斷續（重復周期1Hz/秒），等幅，調幅（調制頻率400—1000Hz）等幅輸出適合差拍式接收機，調幅輸出適合直放式倍壓檢波接收機。
4．具有自動過熱、過載保護功能，可連續工作八小時以上。
5．電源：交流220V
6．環境條件：溫度-25℃～+50℃攝氏度，濕度小于95%

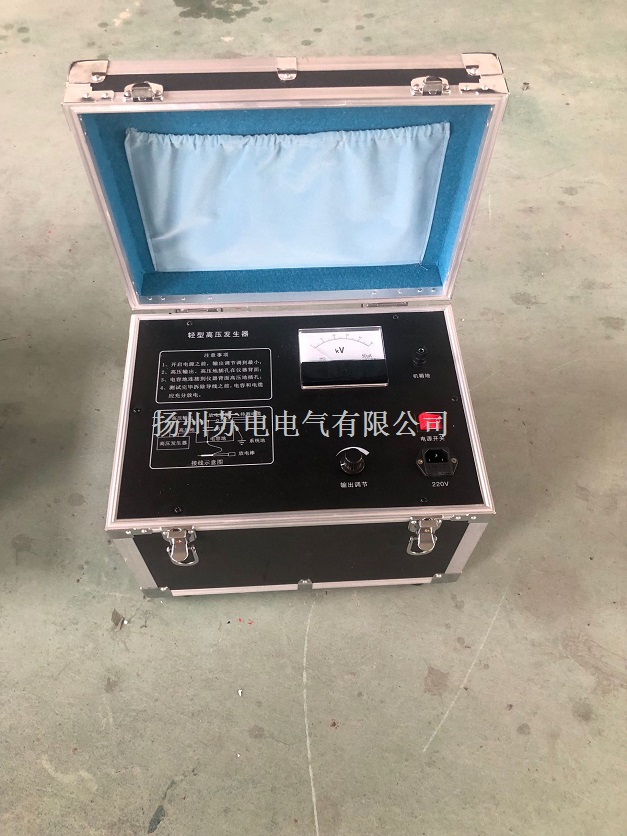

三、輕便型高壓發生器（單元）
1、輕便型高壓發生器性能特點:
輕型高壓發生器滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗.整機采用的電子元器件和高頻高壓技術，使其整機結構極其簡單，操作方便，安全度。其重量?jī)H有9公斤。數十公斤重的試驗變壓器和操作箱，現場接線極其簡單。在高壓設備中的應用。一體化高壓發生器中重量蕞輕、操作蕞為簡便的便攜式?jīng)_擊高壓設備。具有過流、過壓自動保護功能。升降壓僅用一個旋鈕即能完成。特別適合野外移動使用場合，是電纜故障尋測沖擊高壓設備。
適用范圍：適用于各種高低壓電力電纜、控制電纜、信號電纜、通信電纜的粗測和精確定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。
2、技術指標:
1．直流高壓輸出： 35 KV
2. 沖擊高壓: 0～35kv連續可調
3. 外接電容: 1～8μF
4. 沖擊時間: 3～8秒
5. 蕞大脈沖能量: 560～2800J
6．蕞大輸出電流：50mA
7. 電壓指示誤差: ±2%
8.電源電壓:220VAC 50Hz
9.環境溫度:-10～+50℃
10.重量/體積 :  9kg / 380×260×260 mm
