一、產品別稱：
數字式雙鉗相位伏安表、相位表、雙鉗相位表、雙鉗相位伏安表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、低壓伏安相位檢測報、手持式雙鉗數字相位伏安表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表、雙鉗數字式相位表、雙鉗式伏安相位表、數顯雙鉗相位表。
二、產品概述：
SD600B數字式雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量儀器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得視覺效果。
儀表外殼采用工程絕緣材料，另配橡皮防振保護套及便攜式防水布包，安全、可靠。
1 基本誤差
1.1 參比工作條件
（a）環境溫度：（23±5）℃
（b）環境濕度：（45～75）% RH
（c）被測信號波形：正弦波、β=0.02
（d）被測信號頻率：（50±0.2）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值范圍：
100～220V、0.5a～1.5a
（g）外參比頻率電磁場干擾：應避免
1.2 基本誤差極限
1.2.1 交流電壓見表1
表1：交流電壓測量誤差 | ||
量 限 | 分 辨 率 | 基本誤差極限 |
20V | 0.01V | ±（0.5%RD+2） |
200V | 0.1V | ±（0.3%RD+2） |
500V | 1V | ±（0.5%RD+2） |
輸入阻抗：
各量限均為2MΩ
測U1-U2相位時電壓輸入回路阻抗：
40KΩ
1.2.2 交流電流見表2
表2：交流電流測量誤差 | ||
量 限 | 分 辨 率 | 基本誤差極限 |
200mA | 0.1Ma | ±（0.5%RD+2） |
2A | 1mA | |
10A | 10mA | |
1.2.3 相位
U-U、U-I、I-I見表3
表3：工頻相位測量誤差 | ||
范 圍 | 分辨率 | 基本誤差極限 |
0~360° | 1° | ±3° |
2 工作誤差
2.1 額定工作條件
（a）環境溫度：（0～40）℃
（b）環境濕度：（20～80）% RH
（c）被測信號波形：正弦波、β=0.05
（d）被測信號頻率：（50±0.5）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值范圍
測U1-U2相位時：30V～500V
測 I1-I2 相位時：5mA～10.00A
測 U1-I2 或 I1-U2 相位時：
10V～500V、5mA～10.00A
（g）外參比頻率電磁場干擾：應避免
2.2 額定工作誤差極限
在 2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
3 安全特性
3.1 耐壓
電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受 1000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz 的正弦波交流電壓歷時 1min 的試驗。
3.2 絕緣電阻
儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ
4 其它技術特性
4.1 顯示位數：3 1／2
4.2 采樣速率：3次/秒
4.3 電源：單個 9V 迭層電池、電源電流小于5mA
4.4 外形尺寸
表殼尺寸： 186mm×86mm×33mm
鉗殼尺寸： 140mm×40mm×19mm
鉗口尺寸： Φ7×8
4.5 重量
表體： 280g
測量鉗：2×200g
4.6 儲存條件
溫度：－10℃～50℃

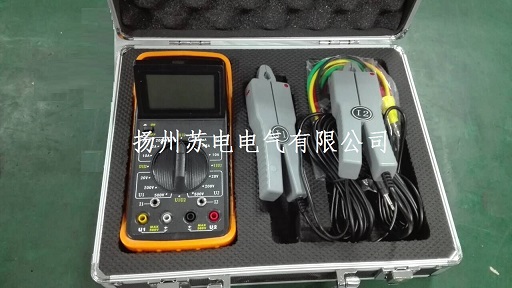

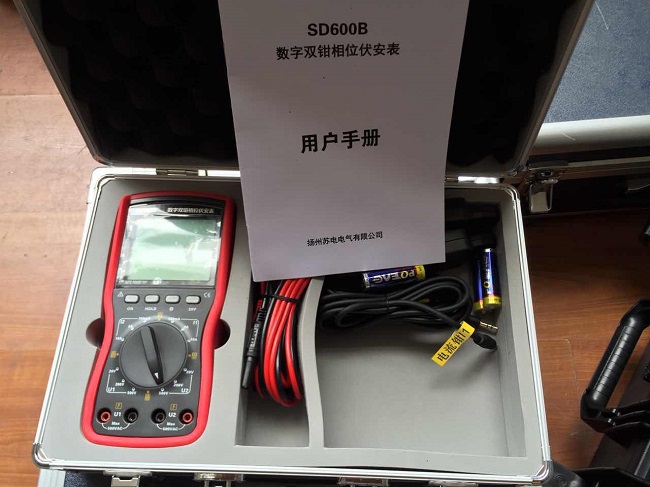

三、成套配置
（a）手持式雙鉗數字相位伏安表：
1塊（配橡膠防護套）
（b）使用說明書：1本
（c）質量檢驗合格證：1個
（d）配套鉗形電流互感器2 把
（e）電壓測試線：1套（四根）

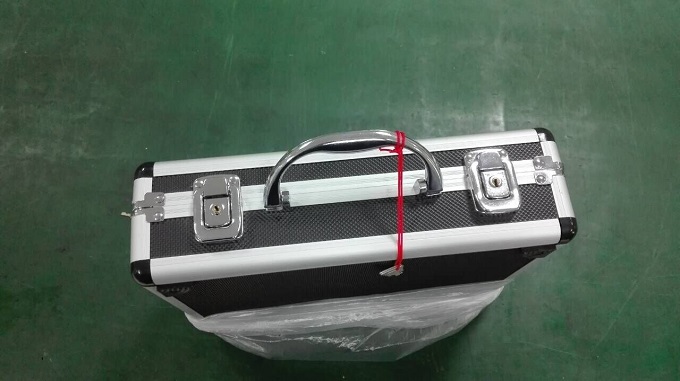

（f）防震儀器箱：1個
