一、產品概述：

    SDBB-183B多功能手持式全自動變比測試儀是揚州蘇電電氣有限公司自主、研制開發多功能手持式全自動變比測試儀采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。多功能手持式全自動變比測試儀內置大容量掉電不丟失數據存儲器，多功能手持式全自動變比測試儀可將現場校驗數據保存下來，蕞多可擴展存儲1000組現場校驗結果，多功能手持式全自動變比測試儀可提供后臺微機管理軟件，通過U盤將結果轉存至計算機，生產報表、實現微機化管理。多功能手持式全自動變比測試儀采用揚州蘇電設計開模制造的工程塑料外殼，儀表外形美觀、實用?，F(xiàn)場測試操作方便。

二、產品功能特點：

1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，多功能手持式全自動變比測試儀測試結果具有更好的等效性，不會出現組別誤判等現象。

2、功能強大：多功能手持式全自動變比測試儀既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，多功能手持式全自動變比測試儀一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號。

3、相角測量功能：多功能手持式全自動變比測試儀準確測量高、低壓側之間的相位角，多功能手持式全自動變比測試儀可以對非整點的變壓器進行變比和角度的測量。

4、六角圖顯示功能：多功能手持式全自動變比測試儀測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。

5、盲測功能：多功能手持式全自動變比測試儀無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，多功能手持式全自動變比測試儀可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。

6、分接測試：多功能手持式全自動變比測試儀能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。

7、多功能手持式全自動變比測試儀同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。

8、抗振性好：多功能手持式全自動變比測試儀的接插件的使用增強了抗振性能。

9、多功能手持式全自動變比測試儀采用5.6寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。

10、多功能手持式全自動變比測試儀所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。

11、多功能手持式全自動變比測試儀攜帶方便：體積小，重量輕。

12、多功能手持式全自動變比測試儀的內部具備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行800次以上的測量。

三、產品技術指標：

SDBB-183B多功能手持式全自動變比測試儀結構外觀：

多功能手持式全自動變比測試儀由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用手持式注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。

1、多功能手持式全自動變比測試儀外觀：

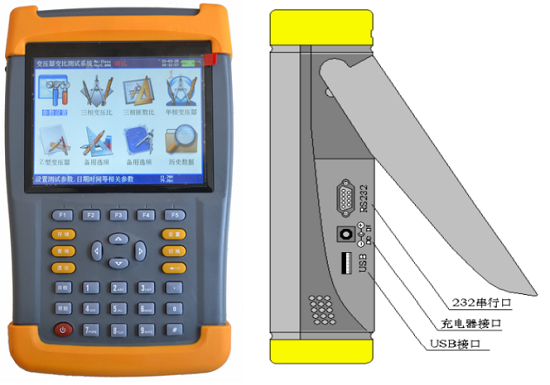

多功能手持式全自動變比測試儀頂端部分是變比測試航空插頭，高壓側，低壓側端子。多功能手持式全自動變比測試儀的正面上部是彩色液晶屏，多功能手持式全自動變比測試儀的下部是標準30鍵的控制鍵盤；在多功能手持式全自動變比測試儀的右側打開支架可看到USB接口、充電接口、RS232接口。

2、多功能手持式全自動變比測試儀的鍵盤說明

鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、回車、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。

各鍵功能如下：

↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。

鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。

退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。

回車鍵：確認鍵，用來確認使所設置的參數生效或者進入所選擇的屏。

存儲鍵：用來將測試結果存儲為記錄的形式。

查詢鍵：用來瀏覽已存儲的記錄內容。

設置鍵：在主菜單按下此鍵，直接進入?yún)?shù)設置屏。

切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。

自檢鍵：保留功能，暫不用。

幫助鍵：用來顯示幫助信息。

數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。

小數點鍵：用來在設置參數時輸入小數點。

＃鍵：保留功能，暫不用。

F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或?qū)崿F(xiàn)相應的功能。
