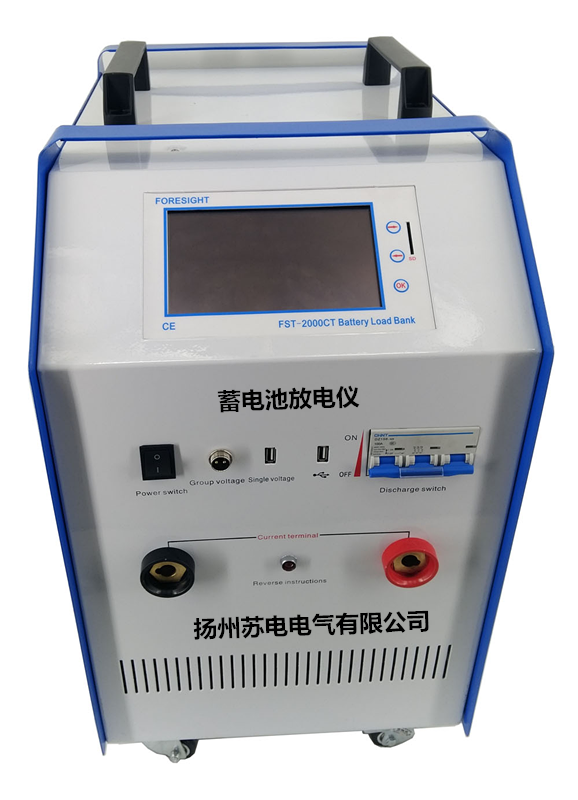

蓄電池放電儀又稱：蓄電池恒流放電負載測試儀

一、產品概述:

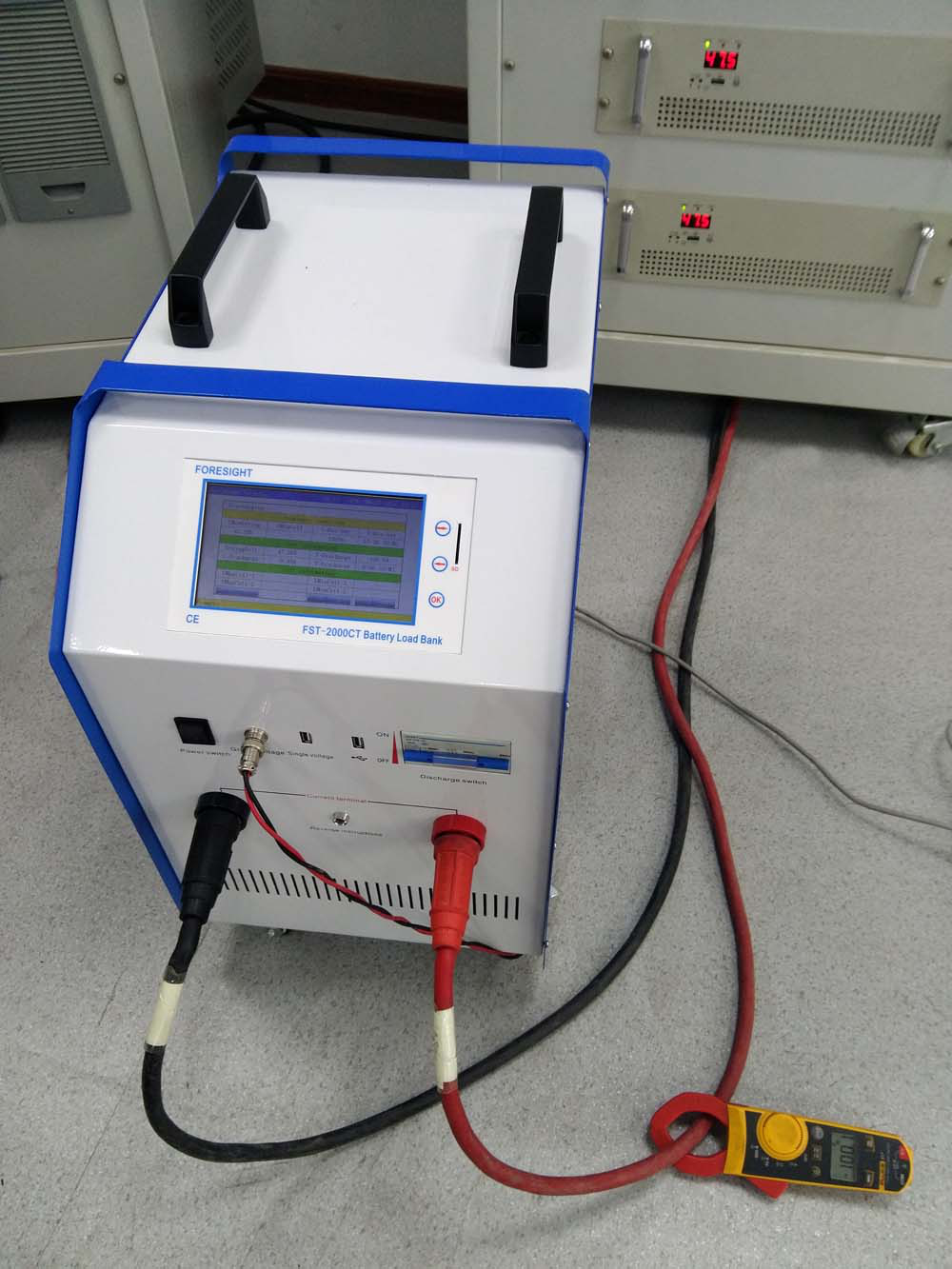

 SD-FDY880蓄電池放電測試儀系列產品主要用于各種電壓等級鉛酸蓄電池組的放電測試，具有蓄電池組恒流、恒功率放電，單節容量評估，充放電在線監測，數據存儲及后臺軟件分析功能。

該產品集成化程度高、體積小巧、功能完善。寬電壓范圍，一臺儀器適用于多種電壓范圍的蓄電池組，一機多用，減少用戶購置不同電壓等級測試設備的投資，是目前先進的產品之一！

二、產品功能特點:

1.寬電壓測試范圍:覆蓋170V-430V電壓范圍電池組放電測試，蕞大放電電流達到50A。

2.在線監測的功能：可對電池組以及每個單體電池進行實時在線監測，監測內容包括：電池整組電壓、每節單體電池電壓、電池組充放電電流、時間、充放電容量等指標。

3.恒流、恒功率放電測試模式：能滿足多種測試要求，當需要檢測蓄電池容量時，可以選擇恒流放電模式；當需要檢測充電設備或蓄電池組帶載能力時，可以選擇恒功率測試模式，準確模擬蓄電池組帶真實負載時的后備供電時間。

4.在線補償式放電功能：在線放電時，主機顯示電流=電池組放電電流=主機內部假負載電流+實際負載電流，由于在線放電時實際負載電流會隨著在線電壓的變化而變化，主機內部假負載電池也會自動進行調整，以保證蓄電池組一直以真正的恒流方式放電。

5.單體監測模塊（選配）：用戶可以選配單體電壓監測模塊（有線無線可選）。每個模塊可以同時監測24個1.2V\2V\4V\6\8V\12V電池單體，蕞多可以連接11個采集模塊。

6.可設置四個放電終止條件：①整組電壓終止條件；②單體電壓終止條件；③放電時間終止條件；④放電容量終止條件。也可根據需要人為終止正在進行的測試過程；

7.七英寸超大觸摸屏：采用大尺寸觸摸屏，可直接在屏上進行點擊操作，簡單明了。放電過程中可查看所有的放電參數，并且可顯示單體電壓柱狀圖。

8.可設置多節單體電壓停機門限：可設置多節電池到設定的終止電壓時報警或者終止，在一次連續不中斷的放電測試中發現多節落后單體電池。

9.放電電流自動計算功能：內置各小時率放電系數，可根據被測電池的標稱容量和需要的放電率來自動計算需要設置的放電電流。

10.柱狀圖和曲線分析及曲線對比功能：儀表可對主要測試直接進行柱狀圖和曲線分析及曲線對比功能對電壓曲線可連續進行放大、縮小，便于觀察。無需上傳PC機也能清晰分析數據。

11.放電參數模板功能：直接調用預置參數即可放電測試。

12.智能判斷功能：可智能判斷單體是否脫落，若單體脫落則不會中斷測試。

13.完善的保護功能：輸入端過壓保護，LCD提示，蜂鳴器告警；過流保護，LCD提示，蜂鳴器告警；電池電壓極性反接保護，LCD提示，蜂鳴器告警。

14.完備的通訊功能：具有RS232通訊接口與SD卡接口。數據傳入計算機，進行入庫管理，可進行長期的歷史數據保存和分析；利用SD卡傳遞數據，隨時測試隨時保存，輕巧便攜，安全可靠。

15.一體化設計：測試儀主機采用監控部分與功率部分一體化設計，采用新型特殊的低熱高效負載材料和先進的控制技術，保證了較高的恒流精度和較長的使用壽命。

16.并機功能：儀表具有并機功能還可外掛負載，使得儀器可以測試各種大容量電池。

17.強大的PC軟件分析功能：提供數據管理、打印、分析、報表統計、自動生成測試報表、報告的功能。對電壓曲線可連續進行放大、縮小，便于觀察?？焖俨檎覛v史紀錄。

18.具有自動測試保護功能：當在測試過程當中，檢測到整組或者單體電池異常時，則自動終止測試，防止對電池造成過放電，完全避免對設備造成沖擊；也可根據需要人為終止正在進行的測試過程。

19.維護建議：測試完畢，自動顯示全部計算結果，并根據具體測試數據，提供維護建議。

20.存儲方式：內部存儲、外部存儲可選擇。內部存儲蕞小間隔1分鐘。外部存儲蕞小5秒鐘。

三、技術參數：
